Sugarmate Home Cockpit
Μετάβαση στη σελίδα 1, 2, 3 ... 28, 29, 30  Επόμενη

Δημοσίευση νέας  Θ.Ενότητας   Απάντηση στη Θ.Ενότητα    (e)ικονική Ελληνική Πολεμική Αεροπορία © Αρχική σελίδα -> Home Cockpits
Επισκόπηση προηγούμενης Θ.Ενότητας :: Επισκόπηση επόμενης Θ.Ενότητας
Συγγραφέας Μήνυμα
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Δευ 14 Ιούλ, 2008 10:33 pm    Θέμα δημοσίευσης: Sugarmate Home Cockpit Απάντηση με παράθεση αυτού του μηνύματος

Sugarmate έγραψε:

Αυτή τη στιγμή σχεδιάζω το δικό μου desktop cockpit panel, το οποίο θα αποτελείται από 2 MFD bezels (τα OSBs δηλαδή σε διάταξη MFD - προφανώς τα MFD καθαυτά θα τα έχω ακόμα στην οθόνη, μέχρι δηλαδή να ωριμάσει λιγάκι το MFD Extractor) που θα μου παρέχουν άμεση πρόσβαση στα OSBs, ένα πλήρες (κατά το δυνατόν) ICP (DED όπως και οι MFD - στην οθόνη, μέχρι να βρω κανένα G15 φθηνό Wink ) και πολλά επιπλέον χρήσιμα κουμπιά (σίγουρα EWS, COMMS, MPO, Master Caution Reset κλπ...)

Έχω εδώ και καιρό ένα BU του Leo και έλεγα να πάρω και 1-2 ακόμα για να βγάλω τόσα κουμπιά, αλλά τελικά παρήγγειλα και περιμένω αυτό. Βγάζει 88 κουμπιά (σε matrix 11x8) με δικό του keyboard emulator και εύκολο scripting (ακόμα και multiple keypresses!) και πολύ καλή τιμή! Σε συνδυασμό με το BU του Leo που ήδη έχω - που θα μου δίνει επιπλέον 32 κουμπιά συν 8 axεs - μάλλον θα μου περισσέψουν κουμπιά κιόλας... Very Happy


Να περίπου πώς το σκέφτομαι:



Δεν το έχω ολοκληρώσει ακόμα, αλλά καταλαβαίνει κανείς πώς θα κινηθώ. Αυτό το Layout (μόλις προσθέσω όλους τους διακόπτες και ολοκληρωθεί) θα εκτυπωθεί σε διαστάσεις περίπου 37χ55 cm και θα κολληθεί σε ένα πάνελ ίδιων διαστάσεων (και με ύψος 3-4 cm για να χωράνε από κάτω οι διακόπτες, οι καλωδιώσεις και τα ηλεκτρονικά) το οποίο θα μπαίνει μπροστά στο χρήστη, ανάμεσα στο stick και στο throttle. Θα περιλαμβάνει τους πιο σημαντικούς διακόπτες οι οποίοι θα μπούν στις θέσεις που φαίνονται (με τόσα connections στο board, μάλλον όλους τους διακόπτες στο cockpit θα βάλω Wink ) και θα συνδέεται μέσω USB με το PC. Δεν έχω τελειώσει ακόμα το layout, αλλά οι ομαδοποιήσεις γίνονται περίπου όπως βρίσκονται και στο πραγματικό cockpit, ώστε να βρίσκεται αμέσως κάποιο κουμπί. Εννοείται ότι φωτάκια, MFD κλπ δε θα είναι λειτουργικά, αφού δε θα έχω αμφίδρομη επικοινωνία με το PC, αλλά όλοι οι διακόπτες και τα ρυθμιστικά θα είναι πλήρως λειτουργικά.

Το πλεονέκτημα της ιδέας με το εκτυπωμένο-αυτοκόλλητο layout είναι ότι μπορώ να το εμπλουτίζω σιγά-σιγά με διακόπτες, αρχίζοντας με τους πιο βασικούς και προχωρώντας σταδιακά στους υπόλοιπους, έχοντας όμως από πριν reserved τη θέση όπου θα μπουν, την ομαδοποίηση σύμφωνα με το cockpit και φυσικά το γεγονός ότι παρόλο που θα είναι ημιτελές, θα δείχνει όμορφο... συν το μικρό κόστος Wink

Αυτά για την ώρα, θα επανέλθω μόλις έχω εξελίξεις... καλή μου επιτυχία!

PS: Ξέχασα να αναφέρω, το ICP και τα MFD/OSB θα είναι σε φυσικό μέγεθος...
_________________
My Home Cockpit Thread



Έχει επεξεργασθεί από τον/την Sugarmate στις Παρ 28 Νοέ, 2008 2:19 am, 1 φορά
Επιστροφή στην κορυφή
Anzac



Ένταξη: 27 Μάρ 2004
Τελευταία Επίσκεψη: 23 Αύγ 2018
Δημοσιεύσεις: 36832

Ομάδες Μελών:
[Διαχείριση ]

ΔημοσίευσηΔημοσιεύθηκε: Δευ 14 Ιούλ, 2008 10:42 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

salute Good Luck mate

may the F4 force be with you
Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Δευ 14 Ιούλ, 2008 10:52 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

The force is strong in me, Obi Wan... salute
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Πεμ 17 Ιούλ, 2008 6:25 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Παρέλαβα σήμερα το USBKeys, το συναρμολόγησα μάνι μάνι και έκανα το πρώτο τεστ... είπα να δοκιμάσω κάτι με συνδυασμό πλήκτρων, και έκανα assign το CTRL-ALT-1 (Left MFD OSB 1) σε ένα κουμπί του USBKeys... ξεκίνησα το Falcon, πάτησα το κουμπί στο USBKeys και... τίποτα!

Πλάκα κάνω Smile, είχα το αναμενόμενο response κανονικότατα!... πρέπει τώρα λοιπόν να τελειώσω το layout σχέδιο που ξεκίνησα και να πάω για προμήθεια διακοπτών...

Δύο πράγματα που παρατήρησα και τα σημειώνω για κάποιον που ίσως ενδιαφέρεται να προμηθευτεί το USBKeys: α. Δυστυχώς δεν έχει repeat, δηλαδή όσο και να κρατάς πατημένο το πλήκτρο, εμφανίζεται σαν ένα πάτημα - αυτό ίσως να διορθώνεται στο assign, πρέπει να κάνω μερικές δοκιμές. Ευτυχώς όμως τα CTRL, ALT, SHFT κλπ έχουν UP και DN state... β. Δεν είδα στη λίστα των assigns να υποστηρίζονται τα πλήκτρα του numeric keypad. Αυτό είναι κακό και έχω στείλει σχετικό ερώτημα στον κατασκευαστή για το αν υποστηρίζονται ή όχι και πώς...

Όλα αυτά βέβαια μπορούν να παρακαμφθούν αν απλά αλλάξω και τα assigns στα keystrokes του Falcon ώστε να μη χρησιμοποιούνται (τουλάχιστον για το USBKeys) αυτά τα πλήκτρα, αλλά δε θέλω να πειράξω τα default keystrokes του Falcon. Από την άλλη (και αυτό με σώζει πλήρως αν δε γίνεται τίποτα αλλιώς) σκόπευα να χρησιμοποιήσω και ένα BU module του Leo Bodnar για να έχω και αναλογικούς άξονες, οπότε μπορώ να χρησιμοποιήσω τα 32 buttons που αυτό παρέχει για όλες αυτές τις λειτουργίες που δεν (; ) υποστηρίζονται από το USBKeys...
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Πεμ 17 Ιούλ, 2008 6:59 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Και να πώς περίπου διαμορφώνεται το layout του desktop panel...




Καμιά ιδέα για επιπλέον πλήκτρα; (δεν έχω βάλει ακόμα πλήκτρα για views και TS...)
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Nikolas_A



Ένταξη: 27 Φεβ 2007
Τελευταία Επίσκεψη: 01 Φεβ 2011
Δημοσιεύσεις: 1113

Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Πεμ 17 Ιούλ, 2008 7:05 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Welcome to the dark side Twisted Evil
Επιστροφή στην κορυφή
panpan
Moderator
Moderator


Ένταξη: 05 Δεκ 2006
Τελευταία Επίσκεψη: 15 Δεκ 2017
Δημοσιεύσεις: 2017
Τόπος: Βύρωνας
Ομάδες Μελών:
[Διαχείριση ]

ΔημοσίευσηΔημοσιεύθηκε: Πεμ 17 Ιούλ, 2008 7:13 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

jfs και idle detent αν σου χρειαστεί να κάνεις επανεκκίνηση στον αέρα Wink
_________________
Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Πεμ 17 Ιούλ, 2008 7:21 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Χαχα... ναι, αλλά ποτέ δε χρειάστηκε ως τώρα, κρατάω καλά συμπλέκτη, δε μου σβήνει εύκολα Wink Very Happy
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Κυρ 27 Ιούλ, 2008 11:40 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Ακόμα κάνω αλλαγές στο panel, ελλείψει πρώτων υλών κατασκευής (δεν βρήκα κάποια υλικά που ήθελα, θα δοκιμάσω από βδομάδα)... Να πως είναι τώρα:



Μίκρυνα και λίγο το ύψος...
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Anzac



Ένταξη: 27 Μάρ 2004
Τελευταία Επίσκεψη: 23 Αύγ 2018
Δημοσιεύσεις: 36832

Ομάδες Μελών:
[Διαχείριση ]

ΔημοσίευσηΔημοσιεύθηκε: Δευ 28 Ιούλ, 2008 8:00 am    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

σκίζει !
Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Δευ 28 Ιούλ, 2008 9:41 am    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Για να κρατηθεί σε λογικά πλαίσια το μέγεθος και η πολυπλοκότητα (και το κόστος Wink ) έχω βάλει λειτουργίες που χρειάζονται εν ώρα πτήσης κυρίως, για άμεση πρόσβαση.

Λειτουργίες όπως INS ALIGN/NORM, JET START, FCR-GPS-... ON κλπ οι οποίες χρειάζονται μόνο κατά το ramp start ή σχεδόν καθόλου εν πτήση δεν τις έβαλα, αλλιώς θα έπρεπε να βάλω τα πάντα και να βγει τριπλάσιο σε μέγεθος. Με αυτή τη διάταξη βγαίνει 31χ50cm και με φυσικό μέγεθος για MFD/ICP.

Μένουν μερικά χρήσιμα κουμπιά ακόμα να βάλω (DGFT, MRM mode, Cancel DF/MRM) - αν υπάρχει καμμιά ιδέα για λειτουργία χρήσιμη εν ώρα πτήσης ή εμπλοκής πείτε, έχω χώρο για 2-3 κουμπιά ακόμα...
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
melerin



Ένταξη: 09 Δεκ 2007
Τελευταία Επίσκεψη: 28 Μάι 2010
Δημοσιεύσεις: 79
Τόπος: Βόλος
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Κυρ 03 Αύγ, 2008 1:40 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Sugarmate έγραψε:
Μένουν μερικά χρήσιμα κουμπιά ακόμα να βάλω (DGFT, MRM mode, Cancel DF/MRM) - αν υπάρχει καμμιά ιδέα για λειτουργία χρήσιμη εν ώρα πτήσης ή εμπλοκής πείτε, έχω χώρο για 2-3 κουμπιά ακόμα...


Άμα πάρεις ένα cougar θα έχεις χώρο και για άλλα.... Wink
Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Δευ 04 Αύγ, 2008 2:24 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Έχω Χ-52... Rolling Eyes


Αν και δεν κατάλαβα ακριβώς τι εννοείς.
_________________
My Home Cockpit Thread

Επιστροφή στην κορυφή
Anzac



Ένταξη: 27 Μάρ 2004
Τελευταία Επίσκεψη: 23 Αύγ 2018
Δημοσιεύσεις: 36832

Ομάδες Μελών:
[Διαχείριση ]

ΔημοσίευσηΔημοσιεύθηκε: Τετ 06 Αύγ, 2008 4:56 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

Μάλλον εννοεί πως στο cougar τα buttons που ανέφερες, το cougar τα έχει ήδη
Επιστροφή στην κορυφή
Sugarmate



Ένταξη: 14 Σεπ 2007
Τελευταία Επίσκεψη: 26 Ιούν 2018
Δημοσιεύσεις: 2039
Τόπος: Θεσσαλονίκη
Ομάδες Μελών: Κανένας

ΔημοσίευσηΔημοσιεύθηκε: Τετ 06 Αύγ, 2008 5:30 pm    Θέμα δημοσίευσης: Απάντηση με παράθεση αυτού του μηνύματος

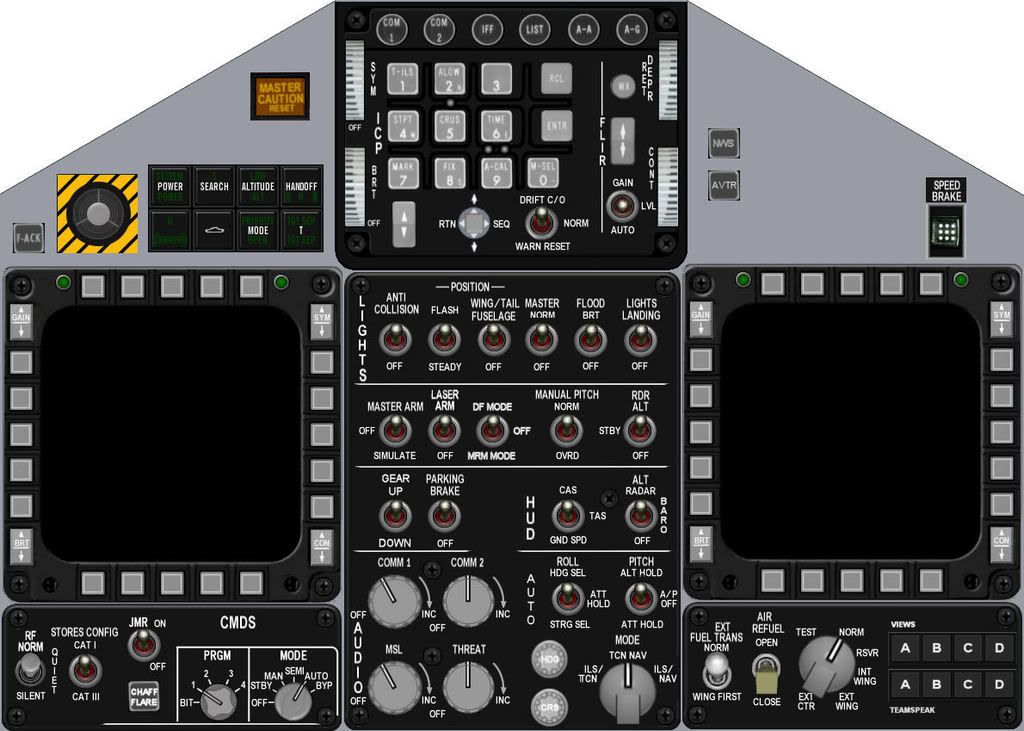

Μμμ... το τελικό layout.



Tελικά το σκεπτικό μου στο layout ήταν το εξής: Θέλω σίγουρα 20+20 OSBs και ένα πλήρες ICP. Απο εκεί και πέρα, ό,τι contacts μου μένουν διαθέσιμα από τους controllers που θα χρησιμοποιήσω, θα τα αξιοποιήσω σε διάφορα κουμπιά που χρησιμοποιώ συχνά στο sim. Για παράδειγμα, Jammer, EWS κλπ. Επίσης, αφιερώνω μερικά κουμπιά για το TS και κάποια Views.

Δεν έβαλα κουμπιά όμως που έχουν μια πιο 'set and forget' αντίληψη (τα περισσότερα του rampstart δηλαδή), γιατί τότε θα έπρεπε απλά να τα βάλω όλα. Η φιλοσοφία τελικά ήταν 'μικρό, οικονομικό, λειτουργικό', με μέγεθος 30χ42 (μείον τα διαγώνια κοψίματα επάνω, για πιο cockpit look Wink )

Και αρχίζω σιγά-σιγά τη συναρμολόγηση...
_________________
My Home Cockpit Thread



Έχει επεξεργασθεί από τον/την Sugarmate στις Τετ 06 Αύγ, 2008 5:33 pm, 1 φορά
Επιστροφή στην κορυφή
